Vad är NO -belastningsförlusten av en oljefylld transformator?
Som leverantör av oljefyllda transformatorer möter jag ofta förfrågningar från kunder om olika tekniska aspekter av dessa transformatorer. En av de ofta ställda frågorna handlar om NO -belastningsförlust av oljefyllda transformatorer. I den här bloggen kommer jag omfattande att förklara vad ingen - belastningsförlust är, dess orsaker, påverkande faktorer och dess betydelse i drift av oljefyllda transformatorer.
Definition av no -belastningsförlust
Nej - belastningsförlust, även känd som järnförlust, är kraftförlusten som inträffar i en oljefylld transformator när dess sekundära lindning är öppen - cirkuerad, och endast den primära lindningen är ansluten till den nominella spänningen. Med andra ord, när det inte finns någon belastning ansluten till transformatorns utgångssida, förbrukar transformatorn fortfarande en viss kraft. Denna kraft används huvudsakligen för att fastställa magnetfältet i transformatorkärnan och för att övervinna virvelströmmen och hysteresförlusterna i kärnan.
Orsaker till no -belastningsförlust
Hysteresförlust
Hysteresförlust orsakas av magnetiserings- och demagnetiseringsprocessen för transformatorkärnan. När en växelström passerar genom den primära lindningen av transformatorn förändras magnetfältet i kärnan ständigt. De magnetiska domänerna i kärnmaterialet måste justeras med det förändrade magnetfältet. Under denna process sprids energi i form av värme på grund av den inre friktionen mellan de magnetiska domänerna. Hysteresförlusten är proportionell mot frekvensen för växelströmmen och kärnan.
Eddy Current Loss
Eddy Current Loss är en annan viktig komponent i No -belastningsförlust. När magnetfältet i kärnan förändras inducerar det cirkulerande strömmar, kallade virvelströmmar, i kärnmaterialet. Dessa virvelströmmar flyter i stängda slingor i kärnan och genererar värme på grund av kärnmaterialets motstånd. För att minska virvelströmförlusten är transformatorkärnan vanligtvis tillverkad av laminerade kiselstålark. Lamineringarna är isolerade från varandra, vilket ökar motståndet hos banan för virvelströmmar och därmed minskar virvelströmförlusten.
Påverkande faktorer för No -belastningsförlust
Kärnmaterial
Kvaliteten på kärnmaterialet har en betydande inverkan på NO -belastningsförlust. Silikonstål med hög kvalitet med låg hysteres och virvelströmförluster används ofta i moderna oljefyllda transformatorer. Till exempel har kornorienterat kiselstål bättre magnetiska egenskaper än icke -kornorienterat kiselstål, vilket resulterar i lägre NO -belastningsförlust.
Kärndesign
Kärnan, såsom form, storlek och lamineringstjocklek, påverkar också NO -belastningsförlust. En väl utformad kärna med ett lämpligt tvärsnittsområde och lamineringstjocklek kan minimera magnetmotståndet och virvelströmvägarna, vilket minskar NO -belastningsförlusten.
Driftstemperatur
Drifttemperaturen för transformatorkärnan kan påverka NO -belastningsförlust. När temperaturen ökar förändras kärnmaterialets resistivitet, vilket i sin tur påverkar virvelströmförlusten. I allmänhet kommer en högre driftstemperatur att leda till en ökning av NO -belastningsförlust.
Frekvens
Frekvensen för strömförsörjningen är direkt relaterad till NO -belastningsförlusten. Eftersom både hysteresförlust och virvelströmförlust är proportionella mot frekvensen kommer en ökning av frekvensen att resultera i en ökning av NO -belastningsförlust.
Betydelse av NO -belastningsförlust i transformatorns drift
Energieffektivitet
Nej - Belastningsförlust är en viktig indikator på energieffektiviteten för en oljefylld transformator. En transformator med lågt NO -belastningsförlust förbrukar mindre kraft när den är i standby -läge, vilket är fördelaktigt för långvariga energibesparingar. I ett kraftnät med ett stort antal transformatorer kan minskning av NO -belastningsförlusten för varje transformator leda till betydande totala energibesparingar.
Värmeproduktion
Nej - belastningsförlust omvandlas till värme, vilket kan leda till att temperaturen på transformatorn stiger. Överdriven värmeproduktion kan skada transformatorns isoleringsmaterial, minska dess livslängd och till och med leda till ett transformatorfel. Därför är kontroll av NO -belastningsförlust avgörande för att upprätthålla transformatorns normala drift och säkerhet.
Kostnadshänsyn
Förutom energikostnader påverkar NO -belastningsförlusten av en transformator också de initiala investeringskostnaderna. Transformatorer med lägre NO -belastningsförlust använder vanligtvis kärnmaterial av hög kvalitet och mer avancerade tillverkningsprocesser, vilket kan leda till ett högre inköpspris. Med tanke på de långsiktiga energibesparingarna kan den totala äganderätten till en lågförlusttransformator vara lägre.
Våra oljefyllda transformatorprodukter och ingen - belastningsförlust

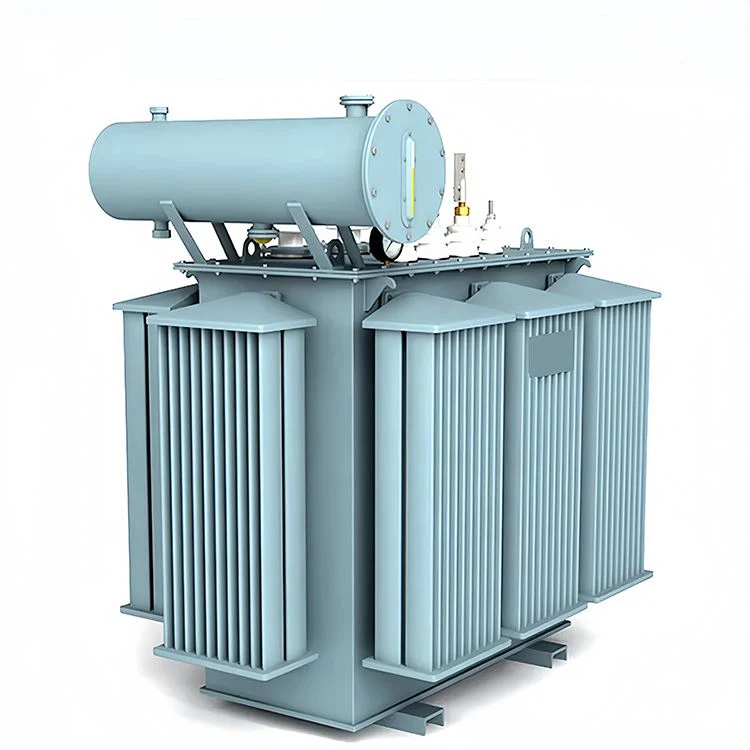

Hos vårt företag erbjuder vi ett brett utbud av oljefyllda transformatorer, inklusiveOljedjupad inomhustransformator,Oljeupptäckt alla - koppartransformatorochOljeupptäckt pol - monterad transformator. Vi ägnar stor uppmärksamhet åt att minska no -belastningsförlusten av våra transformatorer.
Vi använder högkvalitativa kiselstålark med låg hysteres och virvelströmförluster i kärntillverkningsprocessen. Vår avancerade kärndesign och exakta lamineringsteknik säkerställer att magnetkretsen i kärnan är optimerad, vilket minimerar NO -belastningsförlusten. Dessutom genomför vi strikt kvalitetskontroll under tillverkningsprocessen för att säkerställa att varje transformator uppfyller de höga kvalitetsstandarderna och har lågt antal belastningsförlust.
Kontakta oss för transformatorupphandling
Om du är intresserad av våra oljefyllda transformatorer eller har några frågor om NO -LOAD -förlust eller andra tekniska aspekter, vänligen kontakta oss. Vi är alltid redo att ge dig professionell rådgivning och högkvalitativa produkter. Vårt team av experter hjälper dig att välja den mest lämpliga oljefyllda transformatorn för din specifika applikation, med hänsyn till faktorer som NO -belastningsförlust, energieffektivitet och kostnad.
Referenser
- "Transformer Engineering: Design, Technology and Diagnostics" av JL Kirtley Jr.
- "Power System Analys and Design" av J. Duncan Glover, Mulukutla S. Sarma och Thomas J. Overbye.
- Branschstandarder och riktlinjer relaterade till oljefyllda transformatorer.
