Som leverantör av rörformad zinkoxid -arresterare förstår jag den kritiska roll som dessa enheter spelar för att skydda elektriska system från överspänning. En av de viktigaste prestandaspekterna av rörformiga zinkoxid arresterare är deras termiska stabilitet. I den här bloggen kommer jag att fördjupa de termiska stabilitetskraven för rörformiga zinkoxidarresterare och utforska varför det betyder något och vilka faktorer som påverkar det.
Varför termisk stabilitet är avgörande för rörformiga zinkoxid arresterare
Tubulära zinkoxid arresterare är utformade för att avleda överdriven elektrisk energi orsakad av blixtnedslag eller andra övergående överspänningshändelser till marken och därigenom skydda elektrisk utrustning och system. Under driften av en arresterare upplever den energiabsorptions- och spridningsprocesser. När en överspänning inträffar genomför arresteraren ström och absorberar överskottsenergin, som sedan omvandlas till värme. Om arresteraren inte kan sprida denna värme effektivt kommer temperaturen att stiga kontinuerligt, vilket leder till potentiella skador på arresteraren och till och med fel i skyddsfunktionen.
Termisk stabilitet är avgörande för att säkerställa den långsiktiga tillförlitliga driften av rörformiga zinkoxidstoppare. En termiskt stabil arresterare kan behålla sin elektriska prestanda inom ett rimligt temperaturområde, vilket förhindrar termisk språng. Termisk språng är en farlig situation där ökningen i temperaturen får motståndet hos arresteraren att minska, vilket leder till mer nuvarande flöde och ytterligare temperaturökning. Denna själv -accelererande process kan i slutändan förstöra arresteraren och orsaka kraftsystemfel.
Termiska stabilitetskrav
Temperaturökningsgränser
Det första och mest uppenbara termiska stabilitetskravet är gränsen för temperaturökning. Internationella och nationella standarder, såsom IEC 60099 - 4 och relevanta nationella elektriska standarder, specificerar den maximala tillåtna temperaturökningen av rörformade zinkoxidarresterare under normala driftsförhållanden. Till exempel bör temperaturökningen för arresterkroppen i allmänhet inte överstiga ett visst värde, vanligtvis cirka 60 - 80 ° C över omgivningstemperaturen. Denna gräns säkerställer att de inre komponenterna i arresteraren, särskilt zinkoxidvaristorerna, fungerar inom deras säkra temperaturområde.
Zinkoxidvaristorerna är kärnkomponenterna i rörformade zinkoxid arresterare. De har en icke -linjär spänning - strömkarakteristik, vilket gör att de kan utföra en stor mängd ström under överspänningshändelser medan de presenterar ett högt motstånd under normala driftspänningar. Deras prestanda är emellertid känslig för temperaturen. Höga temperaturer kan orsaka förändringar i varistorns elektriska egenskaper, såsom en ökning av läckströmmen och en minskning av skyddsnivån. Därför är att hålla temperaturen stigning inom den angivna gränsen avgörande för att upprätthålla den korrekta funktionen för arresteraren.
Energiabsorptionskapacitet
Ett annat viktigt krav på termisk stabilitet är energiabsorptionskapaciteten för arresteraren. Arresteraren måste kunna absorbera och sprida den energi som genereras under överspänningshändelser utan att överskrida dess termiska gränser. Energiabsorptionskapaciteten uttrycks vanligtvis i joules per enhetsvolym eller vikten av varistormaterialet.
När en blixtnedslag eller annan övergående överspänning inträffar måste arresteraren genomföra en stor mängd ström under en kort period. Energin som absorberas av arresteringen under denna tid är proportionell mot kvadratet för strömmen och överspänningens varaktighet. En väl utformad tubulär zinkoxid -arrestert bör ha tillräcklig energiabsorptionskapacitet för att hantera de förväntade överspänningshändelserna i den specifika applikationen. I områden med hög blixtaktivitet krävs till exempel arresterare med högre energiabsorptionskapacitet.
Termisk spridning
Effektiv termisk spridning är också ett viktigt krav för termisk stabilitet. Arresteraren bör utformas för att sprida värmen som genereras under drift effektivt. Det finns flera sätt att uppnå detta:
- Värmeledning: Den inre strukturen för arresteraren bör utformas för att underlätta värmeledning från varhistorarna till den yttre ytan av arresteraren. Högt termiska - konduktivitetsmaterial kan användas vid konstruktionen av arresteraren för att förbättra värmeöverföringen.
- Naturlig konvektion: Formen och designen av arresteraren kan främja naturlig konvektion. Till exempel kan användningen av fenor eller andra strukturer på den yttre ytan av arresteraren öka den tillgängliga ytan för värmeväxling med den omgivande luften, vilket förbättrar naturlig konvektionskylning.
- Strålning: Arrestertens yttre yta kan behandlas för att förbättra dess strålningsvärmeöverföring. En mörk -färgad yta, till exempel, kan utstrålar värme mer effektivt än en lätt färgad.
Faktorer som påverkar termisk stabilitet
Omgivningstemperatur
Den omgivningstemperaturen har en betydande inverkan på den termiska stabiliteten hos rörformade zinkoxidarresterare. I miljöer med hög temperatur har arresteraren mindre marginal för temperaturökningen. Till exempel, om den omgivande temperaturen redan är nära den maximala tillåtna temperaturökningsgränsen för arresteraren, kan till och med en liten mängd ytterligare värme som genereras under drift pressa arresteraren utöver dess säkra temperaturområde.
I regioner med extremt höga omgivningstemperaturer måste särskilda överväganden tas när man väljer och installerar tubulära zinkoxid arresterare. Detta kan inkludera att välja arresterare med högre temperaturbetyg eller tillhandahålla ytterligare kylningsåtgärder, såsom tvingad - luftkylning eller vattenkylning i vissa kritiska tillämpningar.
Överspänningsfrekvens och storlek
Frekvensen och storleken på överspänningshändelser påverkar också arrestertens termiska stabilitet. Ofta överspänningshändelser innebär att arresteraren måste absorbera och sprida energi oftare och öka värmeproduktionshastigheten. På liknande sätt kräver överspänningshändelser med hög storlek för att göra mer aktuell, vilket resulterar i mer energiabsorption och värmeproduktion.
I områden med hög blixtdensitet eller i elektriska system som är benägna att ofta övergående överspänningshändelser bör arresterare med högre energiabsorptionskapacitet och bättre termiska spridningsförmåga väljas. Dessutom kan korrekt samordning av skyddssystemet bidra till att minska frekvensen och storleken på överspänningshändelser som når arresteraren och därmed förbättra dess termiska stabilitet.
Installationsförhållanden
Installationsförhållandena för den rörformiga zinkoxid -arresteraren kan också påverka dess termiska stabilitet. Till exempel, om arresteraren är installerad i ett trångt utrymme med dålig ventilation, kommer värmeavledningen att begränsas, vilket leder till en högre temperaturökning. Å andra sidan, om arresteraren är installerad i ett öppet område med god luftcirkulation, kommer den naturliga konvektionskylningseffekten att förbättras.
Korrekt installation inkluderar också att säkerställa att arresteraren inte utsätts för direkt solljus under längre perioder, eftersom det kan öka dess yttemperatur. I vissa fall kan solskydd eller andra skyddsstrukturer användas för att minska påverkan av solstrålning på arrestertemperaturen.
Slutsats
Termisk stabilitet är ett kritiskt krav för rörformiga zinkoxidstoppare. Att uppfylla temperaturökningsgränserna, med tillräcklig energiabsorptionskapacitet och effektiv termisk spridning är avgörande för att säkerställa den långsiktiga tillförlitliga driften av dessa enheter. Som leverantör avTubulär zinkoxid arresterare, Vi är engagerade i att tillhandahålla högkvalitativa arresterare som uppfyller alla nödvändiga krav på termiska stabilitet.

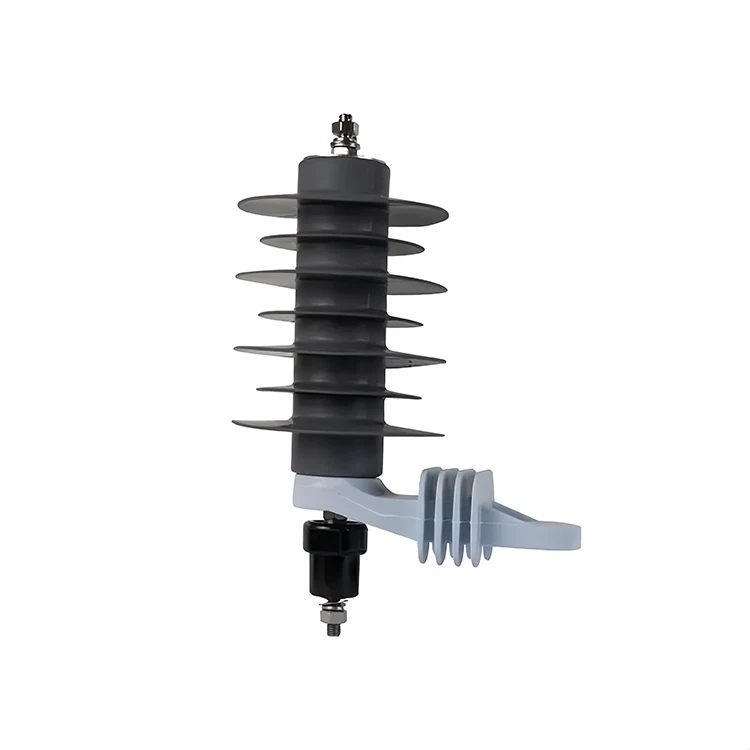

Vi erbjuder också en rad relaterade produkter, till exempelSerie Gap Type Zink Oxide ArresterochZinkoxid arrester på pole, som är utformade för att ge omfattande skydd för elektriska system.
Om du är intresserad av våra tubulära zinkoxid arresterare eller andra blixtskyddsprodukter, vänligen kontakta oss för mer information och för att diskutera dina specifika krav. Vi ser fram emot att arbeta med dig för att säkerställa säkerheten och tillförlitligheten i dina elektriska system.
Referenser
- IEC 60099 - 4, "Lightning Arresters - Del 4: Metal - Oxide Surge Arrestrar utan luckor för AC -system".
- Relevanta nationella elektriska standarder för blixtskydd och överspänning.
